Retrofit i modernizacja układów sterowania maszyn – wymiana sterowników PLC i HMI
Każdy dyrektor produkcji i kierownik utrzymania ruchu w nowoczesnym zakładzie produkcyjnym staje przed dylematem: wymiana wysłużonego parku maszynowego czy jego modernizacja. Kiedy konstrukcja mechaniczna urządzenia – taka jak stalowy korpus prasy hydraulicznej, łoże gilotyny czy mechaniczne prowadnice linii pakującej – zachowuje pełną sztywność i sprawność geometryczną, zakup nowej maszyny jest ekonomicznie nieuzasadniony. W takich przypadkach optymalnym rozwiązaniem jest retrofit maszyn. Modernizacja systemów automatyki pozwala wyeliminować ryzyko kosztownych przestojów, skrócić czas cyklu produkcyjnego, ograniczyć zużycie energii i dostosować park maszynowy do aktualnych wymogów prawnych, przy nakładach finansowych o 40% do 60% niższych niż zakup nowej jednostki.
Definicja:Retrofit automatyki przemysłowej to techniczne unowocześnienie maszyn poprzez demontaż przestarzałych, wycofanych z produkcji (phased-out) komponentów sterowania, napędów i bezpieczeństwa oraz wdrożenie w ich miejsce nowoczesnych platform sprzętowo-programowych (np. sterowników PLC Siemens Simatic S7-1500, nowoczesnych paneli HMI oraz magistrali Profinet), przy jednoczesnym zachowaniu sprawnego i wytrzymałego korpusu mechanicznego urządzenia. Przeczytaj więcej o procedurach modernizacyjnych automatyki na stronie modernizacja maszyn.
- Retrofit kosztuje 30–60% ceny nowej maszyny przy porównywalnej wydajności — warunkiem jest sprawna mechanika.
- ROI modernizacji PLC/HMI wynosi 12–36 miesięcy, a wzrost OEE po wdrożeniu to zazwyczaj 15–25%.
- Migracja i walidacja istniejącego kodu PLC to najważniejszy element retrofitu — dokumentacja powykonawcza chroni inwestycję na lata.
- Nową szafę sterowniczą budujemy równolegle ze starą — przełączenie zajmuje jeden planowany weekend postoju produkcji.
Spis treści
Zakres modernizacji szaf sterowniczych i układów automatyki
Profesjonalny retrofit maszyn przemysłowych wykracza poza prostą wymianę komponentów. W EXECODE realizujemy ten proces wieloetapowo. Zaczynamy od dokładnego audytu technicznego, po którym następuje przeprojektowanie schematów elektrycznych w programie EPLAN Electric P8.
Właściwa modernizacja szaf sterowniczych obejmuje usunięcie starych styczników i aparatury łączeniowej, montaż nowych zabezpieczeń nadprądowych, zasilaczy buforowych oraz unowocześnienie układów napędowych. Wdrażamy zaawansowaną kontrolę sensoryczną oraz precyzyjne systemy pozycjonowania. Zastępując stare okablowanie strukturalne nowoczesną siecią obiektową Profinet, redukujemy liczbę przewodów wewnątrz szafy, co radykalnie upraszcza późniejszą diagnostykę. Wszelkie prace montażowe wykonujemy w zgodzie z najwyższymi standardami bezpieczeństwa, o czym piszemy na stronie montaż szaf sterowniczych.
Konkretne rozwiązania: Wymiana sterownika PLC Siemens i retrofit HMI
Głównym sercem modernizacji jest retrofit sterownika PLC. Najczęściej wykonywana przez nas operacja to wymiana sterownika PLC Siemens z wycofanej z produkcji serii Simatic S5 lub starej rodziny S7-300 na nowoczesną jednostkę Siemens Simatic S7-1500 (lub S7-1200 dla mniejszych maszyn). Przeniesienie algorytmu sterowania realizujemy poprzez przepisanie kodu programu od zera w środowisku TIA Portal V19 – unikamy automatycznych translatorów kodu, które powielają błędy strukturalne i ograniczają wydajność procesora PLC. Więcej szczegółów na temat programowania sterowników znajdziesz w sekcji programowanie maszyn.
Kluczowym elementem podnoszącym komfort i wydajność pracy operatora jest wymiana HMI. W ramach usługi retrofit HMI instalujemy panele dotykowe o wysokiej rozdzielczości (np. panele z serii Siemens Comfort lub Unified), które oferują nie tylko czytelne ekrany synoptyczne i wykresy trendów, ale również wbudowaną bazę alarmów z bezpośrednimi wskazówkami diagnostycznymi dla działu utrzymania ruchu. Dzięki temu czas lokalizacji usterki (MTTR) skraca się z kilku godzin do zaledwie kilku minut.
Dla jednej z linii pakujących w Wielkopolsce, dzięki optymalizacji bloków organizacyjnych (OB) w nowym sterowniku Siemens, uzyskaliśmy stabilny czas cyklu poniżej 4.2 sekundy przy jednoczesnym wyeliminowaniu mikroprzestojów, co przełożyło się na redukcję kosztów jednostkowych o 28%. Ponadto modernizację napędów możemy połączyć z integracją stanowisk zrobotyzowanych (wykorzystujących ramiona KUKA KR lub roboty współpracujące Universal Robots UR10e) oraz zaawansowaną kontrolą wizyjną (kamery Cognex i Keyence). Szczegóły dotyczące całościowego podejścia opisujemy na podstronie automatyzacja produkcji.
Analiza Opłacalności: Nowa Maszyna vs. Retrofit
Zakup Nowej Maszyny
- Wysoki koszt CAPEX Zakup nowego urządzenia wiąże się z ogromnym jednorazowym obciążeniem budżetu inwestycyjnego przedsiębiorstwa (często kilkukrotnie wyższym niż modernizacja).
- Długi czas oczekiwania (Lead Time) Czas oczekiwania na zaprojektowanie, wyprodukowanie i dostarczenie nowej maszyny z importu często wynosi od 6 do 12 miesięcy.
- Ryzyko skomplikowanej integracji Połączenie całkowicie nowego systemu z dotychczasową linią produkcyjną, seryjną bazą danych MES/ERP oraz przeszkolenie operatorów od podstaw.
Retrofit Układu Sterowania
- Oszczędność kosztowa do 60% Koszt modernizacji sterowania wynosi zaledwie 40% do 60% ceny zakupu fabrycznie nowego urządzenia o identycznych parametrach. Sprawdź twarde dane na stronie kalkulator ROI.
- Krótki czas wdrożenia (2-6 tygodni) Wszystkie projekty i prefabrykacja szaf sterowniczych wykonywane są przed wyłączeniem maszyny, a przestój na montaż jest zminimalizowany. Oszacuj straty z przestojów na stronie kalkulator przestojów.
- Brak barier u operatorów Maszyna zachowuje swoją mechaniczną charakterystykę, do której załoga jest przyzwyczajona. Nowy jest jedynie intuicyjny, szybki panel operatorski HMI.
Efekty modernizacji i kluczowe wskaźniki (KPI)
Wdrożenie nowoczesnych systemów sterowania przynosi natychmiastowe rezultaty operacyjne i finansowe. Do najważniejszych efektów należy zaliczyć eliminację nieplanowanych przestojów, redukcję kosztów utrzymania ruchu, możliwość zdalnej diagnostyki oraz pełną zgodność z aktualnymi normami bezpieczeństwa maszynowego.
"Właściwie przeprowadzony retrofit automatyki eliminuje problem braku części zamiennych i daje maszynie drugie życie. Dostęp do pełnej diagnostyki online pozwala skrócić czas lokalizacji usterki z kilku godzin do kilku minut."
Wskazówka Techniczna: Audyt Bezpieczeństwa przed Modernizacją
Przed przystąpieniem do wymiany sterowników PLC należy bezwzględnie wykonać analizę ryzyka i audyt bezpieczeństwa zgodny z dyrektywą maszynową. Modernizacja układu sterowania to doskonały moment na doposażenie maszyny w nowoczesne kurtyny świetlne, skanery laserowe czy sterowniki Safety (np. Siemens F-CPU), co pozwoli na wystawienie nowej Deklaracji Zgodności CE.
Bezpieczne wdrożenie: Modernizacja maszyny a deklaracja CE
Bardzo ważnym zagadnieniem dla kierowników zakładów jest relacja: modernizacja maszyny a deklaracja CE. Kluczowym krokiem przed przystąpieniem do prac jest określenie, czy planowane zmiany w układzie sterowania i mechanice stanowią tzw. głęboką modyfikację (istotną zmianę w rozumieniu Dyrektywy Maszynowej 2006/42/WE).
Jeśli modernizacja sterowania maszyn (lub modernizacja układów sterowania) zmienia pierwotne przeznaczenie maszyny, zwiększa jej parametry robocze (np. prędkość obrotową, siłę nacisku prasy) lub stwarza nowe zagrożenia, wymagana jest ponowna ocena zgodności i wystawienie nowej deklaracji CE przez podmiot dokonujący modyfikacji. Więcej o procedurach prawno-bezpiecznych piszemy w artykule bezpieczeństwo maszyn i dyrektywa maszynowa.
W EXECODE proces ten realizujemy w pełnej zgodności z prawem:
- Analiza ryzyka: Przeprowadzamy identyfikację zagrożeń zgodnie z normą EN ISO 12100.
- Projektowanie funkcji bezpieczeństwa: Określamy wymagany poziom zapewnienia bezpieczeństwa (PLr) i projektujemy układ sterowania tak, aby spełniał wymagania normy EN ISO 13849-1 na poziomie PLd lub PLe z wykorzystaniem sterowników bezpieczeństwa F-CPU.

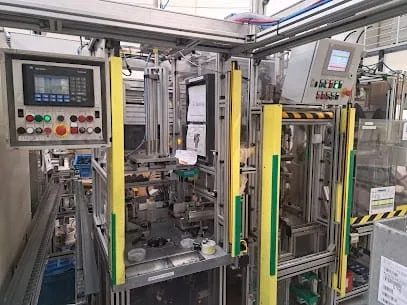

- Walidacja systemu Safety: Weryfikujemy czas zatrzymania maszyny, badamy obwody bezpieczeństwa w programie Sistema i wystawiamy raport walidacji. Szczegóły analizy korzyści i bezpieczeństwa omawiamy w tekście czy warto modernizować maszyny.
- Dokumentacja i oznakowanie: Przygotowujemy instrukcje obsługi, aktualizujemy tabliczkę znamionową i wystawiamy deklarację zgodności WE.
Retrofit i Modernizacja Maszyn – Najważniejsze Pytania (FAQ)
Retrofit sterownika PLC jest optymalny, gdy konstrukcja mechaniczna maszyny (ramy, prasy, łoża) jest w doskonałym stanie technicznym, a awaryjność wynika wyłącznie z przestarzałej elektroniki, braku dostępności części zamiennych do starych sterowników PLC na rynku pierwotnym lub braku zgodności z nowymi wymogami bezpieczeństwa. Pozwala to wydłużyć okres bezawaryjnej pracy o kolejne 10–15 lat.
Relacja modernizacja maszyn a CE zależy od głębokości wprowadzanych zmian. Jeśli modernizacja nie zmienia zasadniczo przeznaczenia i parametrów roboczych maszyny (tzw. głęboka modyfikacja), nie zawsze jest wymagana nowa deklaracja. Jednak w przypadku modyfikacji układów bezpieczeństwa, integrator musi przeprowadzić nową analizę ryzyka i walidację funkcji bezpieczeństwa zgodnie z normą EN ISO 13849-1, a następnie wystawić nową deklarację zgodności.
Najczęściej stosuje się nowoczesne platformy sterowania takie jak Siemens Simatic S7-1500/S7-1200, Allen-Bradley ControlLogix lub systemy Beckhoff. Umożliwiają one łatwą integrację z zakładową siecią Ethernet/Profinet, bazami danych oraz systemami MES. Dla klientów z Wielkopolski oferujemy wsparcie techniczne i reakcję serwisu w 4 godziny w Wielkopolsce.
Zminimalizuj ryzyko awarii i zredukuj koszty przestojów
Zlecając retrofit automatyki przemysłowej w EXECODE zyskujesz stabilność produkcji, pełne wsparcie inżynieryjne i zgodność z normami bezpieczeństwa. Skontaktuj się z nami w celu przeprowadzenia audytu technicznego Twoich maszyn.
